Medence hőszivattyú bekötése és méretezése - gyakorlati útmutató
Ha már eldöntötted, hogy megéri a hőszivattyú, a következő kérdés: pontosan mekkora teljesítményű kell, hova tedd ki, és hogyan kösd be, hogy tényleg úgy működjön, ahogy a gyártó ígéri. A rosszul méretezett vagy rosszul elhelyezett hőszivattyú nem csak kevésbé hatékony - a hőcserélő is gyorsabban tönkremehet, ha rossz sorrendben van bekötve a vízkörbe.
Röviden: a méretezésnél a medence m³-éből indulj ki (fenntartáshoz 1 kW ≈ 10-15 m³, felfűtéshez a m³ egyharmada kW-ban), a hőszivattyút mindig a szűrő UTÁN kösd be, hagyj neki minden oldalon 30-50 cm szabad helyet a levegőáramláshoz, és 8 kW felett számolj háromfázisú csatlakozással.
Méretezés - mekkora teljesítmény kell?
Két különböző igényt kell figyelembe venni: a fenntartást (a víz elért hőfokának megtartása) és a felfűtést (hidegből a kívánt hőmérsékletre juttatás). A kettőhöz eltérő teljesítmény kell.
Fenntartáshoz: 1 kW teljesítmény kb. 10-15 m³ medencevíz hőfokát tartja normál körülmények között.
Felfűtéshez: ha gyakran hidegből indulsz (pl. éjszaka sokat hűl a víz, vagy csak hétvégén használod és addig hagyod kihűlni), a medence m³-ének kb. egyharmadát kW-ban érdemes elérni.
| Medence mérete | Fenntartáshoz | Gyors felfűtéshez |
|---|---|---|
| 15 m³ | 1-1,5 kW | 5 kW |
| 30 m³ | 2-3 kW | 10 kW |
| 50 m³ | 3,5-5 kW | 16-17 kW |
| 80 m³ | 5,5-8 kW | 26-27 kW |
Amit a táblázat nem mutat, de módosítja a végeredményt:
- Medencetakaró: ha rendszeresen takarod a medencét használaton kívül, a hőveszteség (és így a szükséges teljesítmény) jelentősen csökken - egy jól méretezett, kisebb hőszivattyú takaróval kombinálva ugyanazt a hatást érheti el, mint egy nagyobb, takaró nélkül.
- Elhelyezés széljárása: szeles, nyitott kertben nagyobb a hőveszteség a vízfelszínről, mint egy védett, kerítéssel körülvett résznél - ez is növelheti a szükséges teljesítményt.
- Célhőfok: minél magasabb hőfokot szeretnél elérni a helyi éves átlaghőmérséklethez képest, annál nagyobb a szükséges teljesítmény - egy 30°C-os célhőfok jóval többet kér a gépből, mint egy 26°C-os.
Ha bizonytalan vagy két méret között, inkább a nagyobb felé dönts - egy túlméretezett hőszivattyú csak ritkábban kapcsol be (ez nem probléma modern inverteres gépeknél), egy alulméretezett viszont sosem éri el a kívánt hőfokot hidegebb napokon.
Exit Toys medence hőszivattyú (3,7 kW, 15 m³)
3,7 kW teljesítményű, belépő szintű hőszivattyú akár 15 m³-es medencéhez - fenntartásra pontosan a fenti táblázat szerinti méretezéssel.
Ha a fenti táblázat szerinti teljesítmény még túl nagy beruházás, napelemes fűtőpanelekkel is elkezdheted - kisebb medencéknél ezek önmagukban is érzékelhető hőfokemelést adnak, beruházás nélkül a hőszivattyúba.
Hova érdemes elhelyezni?
A hőszivattyú levegőt szív be, hőt von ki belőle, és a lehűtött, jellemzően nedvesebb levegőt fújja ki - ehhez szabad légmozgás kell minden oldalon.
Helyigény:
- Legalább 30-50 cm szabad hely minden oldalon, hogy a beszívott és kifújt levegő ne keveredjen egymással (ez rontja a hatásfokot)
- Ne zárt, dobozszerű térbe telepítsd (pl. körbekerített technikai helyiség kis szellőzéssel) - a gép a saját kifújt, hidegebb levegőjét szívná vissza
- Stabil, vízszintes, tömör alapra kerüljön, ne fa deszkázatra vagy könnyűszerkezetes teraszra - ez rezonáló dobozként felerősítheti a gép zaját, ahogy a szivattyúzajról szóló cikkünkben is részleteztük
Kondenzvíz-elvezetés: a hőszivattyú működés közben lecsapódó vizet (kondenzátumot) termel - ez literekben is mérhető mennyiség lehet naponta. Gondoskodj róla, hogy ez el tudjon folyni (pl. egy kavicsos ágyba vagy csatornába), ne pangjon a gép alatt és ne fagyjon meg télen a talapzat körül.
Zajforrás a szomszéd felől: ha van rá mód, ne közvetlenül a szomszéd kertje vagy hálószoba-ablaka felé néző oldalra telepítsd - egy modern hőszivattyú 40-60 dB körüli, de éjszaka ez is zavaró lehet, ha nincs köztük néhány méter vagy egy sövény/kerítés.
Bekötés - milyen sorrendben menjen a víz?
A helyes bekötési sorrend a vízkörben:
Medence → szűrőszivattyú → szűrő → hőszivattyú → automata vegyszeradagoló (ha van) → visszavezetés a medencébe
Miért fontos ez a sorrend?
- A hőszivattyú mindig a szűrő UTÁN legyen. Ha a szennyezett víz még a szűrés előtt megy át a hőcserélőn, a benne lévő szennyeződés (homok, levél, szerves anyag) idővel eltömítheti vagy károsíthatja a finom hőcserélő-lamellákat.
- Az automata vegyszeradagoló (klóradagoló, sóbontó) a hőszivattyú UTÁN kerüljön. Így a koncentráltabb vegyszer nem megy át közvetlenül a hőcserélő fémfelületén, ami hosszú távon korróziót okozhatna - a hőszivattyú után, még mielőtt visszaérne a medencébe, van elég keveredési út a vegyszer felhígulásához.

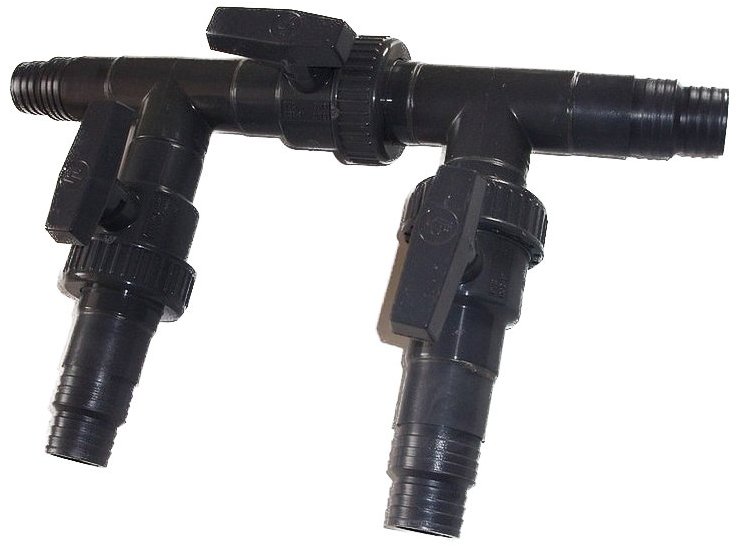

- Bypass szelep (opcionális): néhány, főleg régebbi vagy nagyobb nyomásesésű hőszivattyú modellnél a gyártó bypass-ágat ajánl, hogy szükség esetén a víz a hőszivattyú kihagyásával is tudjon folyni (pl. karbantartáskor). Ellenőrizd a konkrét készülék kezelési útmutatóját, hogy szükséges-e.
Elektromos csatlakozás
| Teljesítmény | Csatlakozás |
|---|---|
| 8 kW alatt | Jellemzően egyfázisú (230V) elegendő |
| 8 kW felett | A legtöbb gyártó háromfázisú (400V) bekötést ír elő |
A pontos biztosíték-méretet és kábelkeresztmetszetet mindig a konkrét készülék adattábláján vagy kezelési útmutatójában található érték alapján válaszd - ez modellenként eltérhet, és alulméretezett vezetékkel/biztosítékkal a gép nem fog megfelelően működni, vagy rendszeresen kiold.
Gyakori telepítési hibák
- Túl közel a falhoz/kerítéshez - blokkolja a légáramlást, csökkenti a hatásfokot, és felerősíti a saját zaját (a fal visszaveri a hangot)
- Nincs kondenzvíz-elvezetés - a gép alatt megálló víz télen jegesedhet, ami veszélyes és károsíthatja az alapot
- Rossz sorrendben bekötve (szűrő előtt) - szennyeződés károsíthatja a hőcserélőt
- Alulméretezett elektromos betáp - a gép nem indul el megfelelően, vagy rendszeresen kiold a biztosíték
- Alulméretezett teljesítmény a medence méretéhez - sosem éri el a kívánt hőfokot hidegebb napokon, feleslegesen sokat üzemel
Összefoglalás
- Méretezésnél különítsd el a fenntartási és a felfűtési igényt - eltérő kW kell hozzá
- Legalább 30-50 cm szabad hely kell minden oldalon a levegőáramláshoz, stabil alapra telepítve
- A vízkörben a sorrend: szűrő → hőszivattyú → vegyszeradagoló - soha nem fordítva
- 8 kW felett számolj háromfázisú csatlakozással, és mindig a gyártói adatlap alapján méretezd az elektromos betápot
Ha ezekre figyelsz, a hőszivattyú a várt hatásfokkal, hosszú élettartammal fog működni - a megtérülési számításunkban bemutatott költségek is ezzel a helyes üzemeltetéssel érvényesek.
Gyakori kérdések
Mekkora hőszivattyú kell a medencémhez?
Ökölszabály: fenntartáshoz 1 kW teljesítmény kb. 10-15 m³ vízhez elég, gyors felfűtéshez a medence m³-ének kb. egyharmada kW-ban (pl. 30 m³-hez kb. 10 kW).
Hova érdemes elhelyezni a medence hőszivattyút?
Szabad, jól szellőző helyre, minden oldalán legalább 30-50 cm szabad hellyel a levegő be- és kiáramlásához, kondenzvíz-elvezetéssel, és lehetőleg ne közvetlenül a szomszéd felé néző oldalra a zaj miatt.
Milyen sorrendben kell bekötni a medence hőszivattyút a vízkörbe?
A bevált sorrend: szivattyú → szűrő → hőszivattyú → automata vegyszeradagoló → visszavezetés a medencébe. A hőszivattyú mindig a szűrő UTÁN legyen, hogy a szennyeződés ne károsítsa a hőcserélőt.
Egyfázisú vagy háromfázisú csatlakozás kell a hőszivattyúhoz?
8 kW alatti modelleknél jellemzően elég az egyfázisú (230V) csatlakozás. 8 kW felett a legtöbb gyártó háromfázisú (400V) bekötést ír elő - ezt mindig a konkrét készülék kezelési útmutatójában ellenőrizd.
